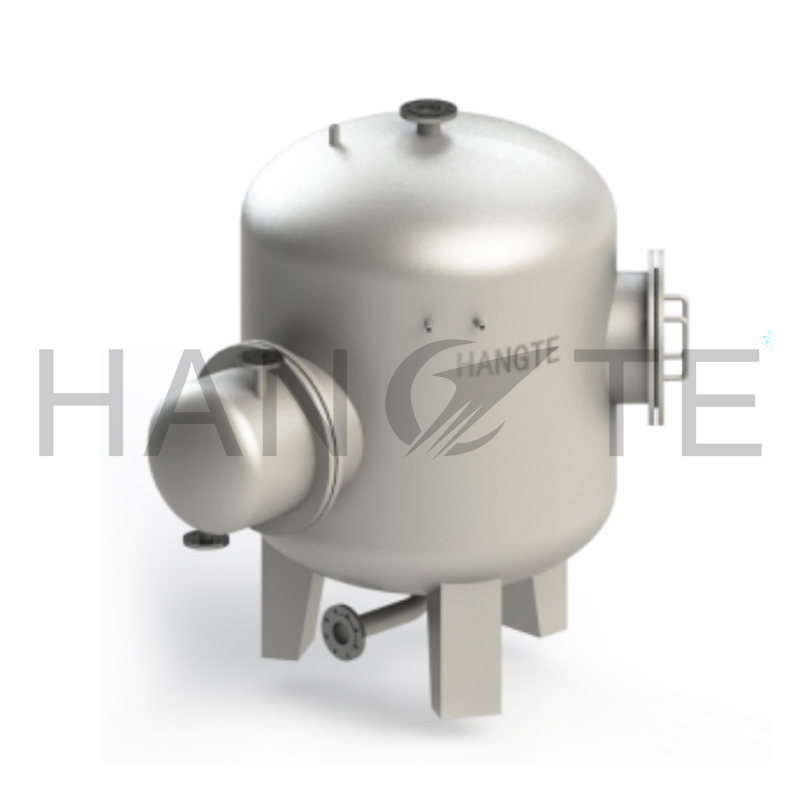

RV/BRV-03/04容积式换热器

RV03/04系列容积式换热器是从建设部建筑设计总院引进的新型zhuanli换热器，它是在利用“RV-02”双管束容积式换热器系列的成功经验后，克服老产品耗钢量大、对设备用房要求高及品种规格少、选用局限性大等缺点而推出的全新一代容积式热交换器，经过机电部华北测试中心站的热力性能测定，其热力性能远远超过其它同类产品，是目前热水用水单位最理想和明智的换热设备。

产品特点

    RV03/04系列容积式换热器相对于同类产品有如下性能优点：

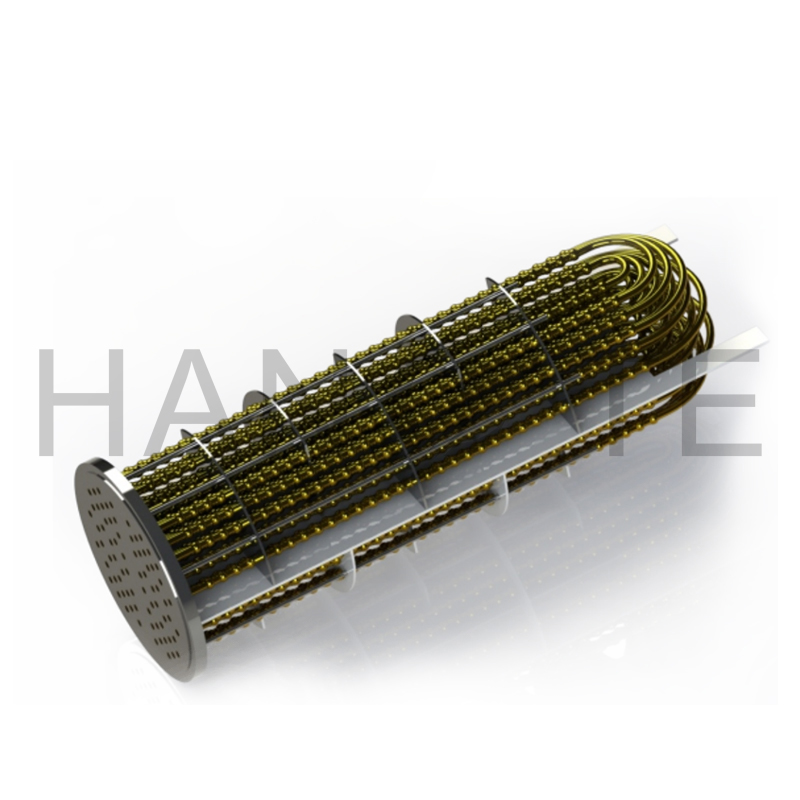

    ◆采用小管径换热管束，热媒二级换热；

    ◆罐内增设导流、阻流装置，显著提高传热系数；

    ◆采用新型换热管束，多流程，热媒利用率高；

    ◆热媒降温大，为同类产标准罐的1.2～2倍；

    ◆冷水区域小，容积利用率达90%；

    ◆综合性能远优于同类标准罐，高效、节能。

编号说明

（DB）RV-03(04)-N S(H) ××/××

➤DB指大波节管

➤RV指容积式换热器     03指卧式  04指立式

➤N指总容积(m3)

➤S指热媒为蒸汽      H指热媒为热水

➤××/××分别指管程设计压力Ps（MPa）/壳程设计压力Pt（MPa）

产品种类

    RV03系列按容积分有1.5m3～15m3共6种规格，相应每种规格可根据管程热媒种类分蒸汽型及高温软化热水型，且每种型号按换热面积不同又分为A、B、C三种换热面积，适用于不同的热水产量时的选型。     RV04系列按容积分有1.5m3～15m3共23种规格，也有蒸汽型及高温热水型两种热媒可供热，每种型号又有A、B、C、D四种换热面积，适应不同的热水需求。

适用场合

    本系列换热器广泛适用于一般工业及民用建筑的热水供应，如宾馆、疗养院、高层建筑、体育馆、居民区及其它工业用水单位，相对于其它同类换热器具有占地小、节能、运行可靠等优点。

换热器编号说明

    RV-03(04)-N S(H)××/××

    其中：RV指容积式换热器      03指卧式，如是04则指立式

    N指总容积(m3)         ××/××分别指管程设计压力/壳程设计压力

    S指热媒为蒸汽      H指热媒为热水
